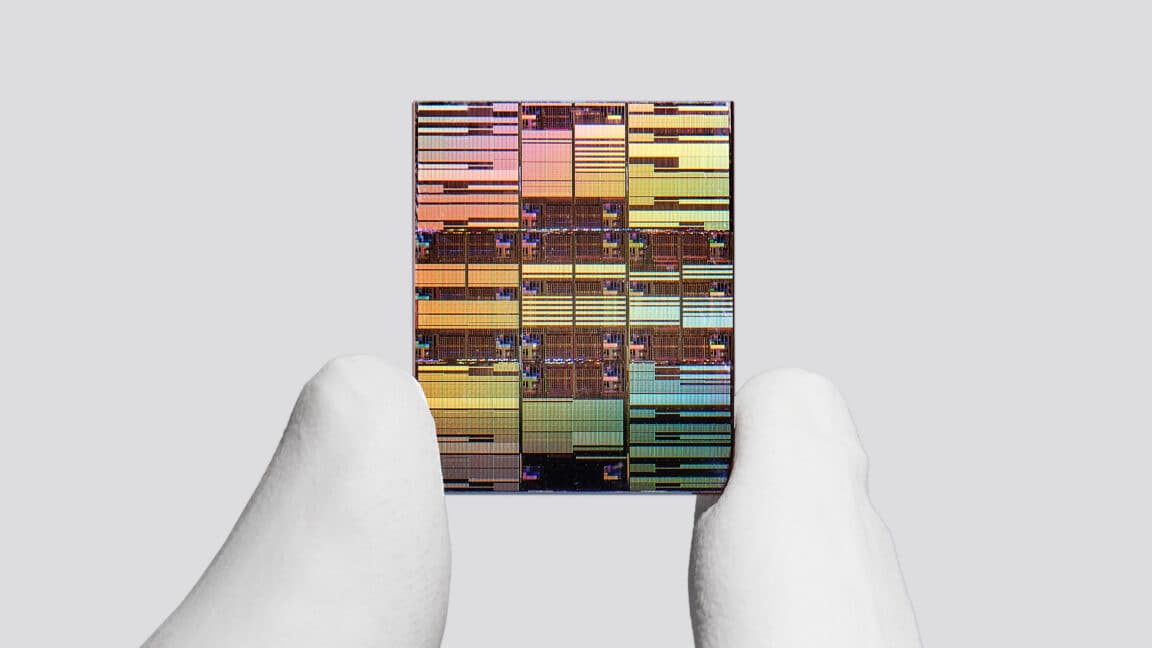

IBM'in yeni bir çip mimarisi, şirketin önceki nesil çip teknolojisinin transistör yoğunluğunun neredeyse iki katı olan bir insan tırnağı büyüklüğündeki bir çipe yaklaşık 100 milyar transistörü entegre edebilir. Çip hesaplama performansında ve enerji verimliliğinde ortaya çıkan iyileşme, IBM'in yapay zeka veri merkezleri için “dünyanın ilk 1 nanometre altı çip teknolojisi” olarak tanımladığı şeyden kaynaklanmaktadır.
"Bu sadece artımlı bir adım değil, ileriye doğru anlamlı bir sıçrama" dedi.Jay GambettaIBM Research direktörü ve IBM Fellow, önceden medya brifinginde. Yeni çip teknolojisini "bilgi işlemin karşılık gelen bir enerji artışı olmadan önemli ölçüde daha güçlü hale geldiği bir geleceğe işaret ediyor" diye nitelendirdi.
“Dünyanın ilk 1 nanometre altı çip teknolojisinin” ne anlama geldiğini açmaya değer, çünkü çeşitli fiziksel sınırlamalar nedeniyle transistörler ve 1 nanometreden küçük diğer özelliklerle güvenilir bir şekilde işlevsel çipler oluşturmak pratik değildir. Bunun yerine IBM, temel olarak yeni "nanostack" mimarisinin, teorik bir çipin 1 nanometreden daha küçük fiziksel özelliklerle oluşturulabilmesi durumunda beklenen bilgi işlem performansı iyileştirmelerini sağlayabileceğini iddia ediyor.
